使用技巧

1.使用自动发现

使用自动搜索功能来创建初始网络图：

  1. 从文件菜单，选择新建。出现新的地图构造器窗口。
  2. 输入地图名称，然后单击下一步。
  3. 点击选择自动搜索，然后点击创建。出现自动装置发现对话框，如下图所示。
  4. 输入您要为出发点，自动发现使用主机名或IP地址。一个名称建议给你。这是DNS名称，或路由器的IP地址，或者如果没有路由器，电脑InterMapper运行上。使用默认值，或者输入以下任何一项：
  • DNS名称
  • IP地址（如果你想创建一个映射的网络的另一部分）。如果您输入的名称或SNMP讲路由器的地址，InterMapper更迅速地吸引互连其他路由器在网络中
  • 一个WINS名称

如果你有SNMP的设备来讲你的网络中，指定SNMP社区字符串。
。选择您的查找选项，在解释自动查找窗口的下面。
      7.单击筛选按钮来设置发现过滤器。
      8.单击OK，启动自动发现过程。甲发现状态栏出现如下所示：

      9.由于网络进行扫描，发现的设备出现在当前地图（或者，如果您已清除列表自动布局复选框。）当InterMapper已经找到指定子网内的所有设备，发现状态栏消失。


  • 点击地图查看附近的地图窗口的左上角按钮来查看您的网络作为一个地图，显示为图标的设备和网络，它们之间的相互联系。

要停止自动发现过程：

  • 点击取消按钮。发现过程停止，并没有添加新的设备或网络。您停止的过程之前添加的所有设备保留在列表中。

自动装置发现窗

您可以控制的起点，SNMP社区字符串，网络搜索的广度，并自动添加到使用此窗口的地图的种类的设备。



自动设备发现窗口

  • 启动主机名 -的DNS名称，IP地址，或WINS名称为出发点的自动发现使用的设备。
  • 指定一个SNMP社区-The SNMP只读团体字符串来询问的所有设备。（InterMapper将使用您进入社区字符串读取SNMP信息。这是默认的“公共”）
  • 留起动装置的NN啤酒花内 -停止自动发现InterMapper已搜索跳指定的次数之后，从起动装置。
  • 扫描设备上的所有网络 -指定哪些类型的设备应被自动添加到地图中。点击选中该复选框，或者单击编辑筛选器来打开网络扫描窗口。
  • 点击自动布局让InterMapper自动布局图。
  • 点击开始探索以启动指定的主机的扫描。

网络过滤对话框

选中要使用的设备添加到地图上的过滤器：



  • 主动 – InterMapper执行对每个网络都有一个完整的IP地址扫描。设备被添加为响应每个IP地址。
  • 命名 -子网中的每个IP地址在DNS中查找。如果一个相应的名称存在，该设备被添加到地图。
  • SNMP – InterMapper发送SNMP的GetRequest在范围内的每个地址。该响应的任何设备添加到地图，并使用SNMP基本流量探头。如果设备不响应SNMP，探头被设置为平/回声。
  • HTTP -如果设备响应HTTP请求，一个HTTP探针被添加到设备（具有SNMP基本流量或平/回响探针一起），并且该装置成为探针组。

什么自动发现过程中会发生？

在自动发现，InterMapper尝试发现启动装置的子网的参数（IP地址和子网掩码）。如果它发现一个路由器，它就会扫描所有连接的子网，映射找到的所有设备，直到到达指定的跳数发现选项自动设备发现窗口的部分，并在网络扫描窗口。然后，它执行同时且迭代以下处理，直到在指定的范围均达到：

  • 如果InterMapper发现一个SNMP讲的路由器，它试图发现什么接口的路由器都有，而且什么其他路由器连接到这些接口。InterMapper然后查询每一个用于它们的连接的网络发现的路由器，并且开始各网络上的自动发现。
  • 对于发现的每个网络或子网，InterMapper坪该子网上的每个地址找到更活跃或命名设备。
  • 当InterMapper发现一个设备，它使用多种技术来表征它。例如，它会发送SNMP查询（与指定的SNMP社区字符串），以确定什么样的设备的存在。

警告：在自动搜索模式，InterMapper可以ping或子网上查询每个设备的地址。如果您的网络入侵检测系统，自动搜索会触发您的入侵报警。请务必在使用该功能之前，与网络管理员检查。

注意：这可能需要很长的时间做一个大的子网自动发现（A类或B子网）。InterMapper限制了它的自动发现查询两个每秒，以便它不超载的任何网络，因此它需要约32000秒（树荫下10小时）来扫描B类子网（具有65,535地址）完全。


小贴士加快创建地图

  • 为了更快速地创建自己的地图，你可以输入或粘贴一个或多个主机的DNS名称，IP地址，或WINS名称进入添加设备窗口（插入菜单）。（WINS名称必须以“\\”开头。）InterMapper立即将它们添加到地图，并将其连接到正确的网络。
  • 您也可以从文本文件导入设备的列表。欲了解更多信息，请参阅导入数据到地图。

下面是自动搜索完成后一个典型的地图。

自动发现设备和网络。路由器是通过链接网络互连。

 2.添加设备手动

设备添加到您的地图使用手动设备的命令，可以从插入菜单或添加设备（一个或多个）命令，可从上下文菜单中。

要手动添加设备：


  1. 确保地图处于编辑模式。
  2. 从插入菜单，选择设备……，或在窗口中右键/按住Ctrl键单击，然后选择添加设备（S）从上下文菜单中。出现添加设备窗口，如下图所示。
  3. 如下面所示，输入设备名称和/或地址。
  4. 的装置（S）将与所指示的探针来监测。要选择不同的探头类型，单击选择，并在描述中选择一个探头选择探头窗口。
  5. 点击添加。输入的所有设备添加到地图中。

注：如果您输入DNS名称时，设备被添加到您的地图只有一个DNS条目都可以找到。

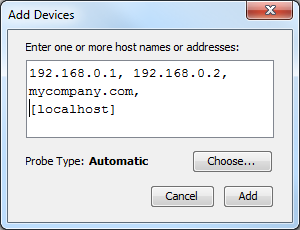

添加设备窗户。



  • 输入一个或多个主机名或地址 -输入单个主机名或地址或粘贴DNS名称，IP地址的列表，WINS名的AppleTalk NBP的名称，或AppleTalk地址到这个窗口。条目必须通过逗号或空白字符，如空格，制表符，或回车分离。您可以从一个文本文件或跟踪路由程序复制主机名和地址的列表。您还可以使用WINS名称（由“\\”开头）。对于响应的每个条目，一个设备被添加到地图上。
  • 探头类型 -显示探测器的类型目前分配给设备。点击选择打开选择探针窗口，然后选择一个不同的探头。
  • 单击添加到设备添加到地图。

注意：如果任何设备名称不能被解析（如果设备名称未在您的域名系统服务器配置），或者如果设备不能与选择的探头来测试，不必担心; 你会得到一个机会改正的条目。

IPv6的注意事项：要确保在可能的情况，主机名解析为IPv6地址而不是IPv4地址，在如本例所示方括号（[]）中包含的主机名。

打造顶级地图

InterMapper可以拥有顶级的地图，指示子地图的最严重的情况。


  • 打开您的顶级地图，并将其定位和地图列表，所以你可以看到两个窗口。
  • 拖动图标任何子地图从地图列表进入主地图。你会看到探头配置窗口出现。单击确定。
  • 向下钻取通过双击顶级地图上的新图标。你会看到新的子图打开。



3.使用第2层来构造物理网络地图。

在窗口菜单中选择设备列表，并单击图层2项的图标。

突出显示切换连接，右键单击（或按住Ctrl键）“复制”开关。


打开一个新的地图（文件，新建地图），给它一个名称，点击下一步，选择手动输入。点击创建并取消添加设备窗口。

粘贴开关切换信息到空地图。



打开编辑菜单>地图设置。选择监视/ 2个特性。检查启用2个功能，此地图。自动更改此地图，以显示二层连接也应进行检查。点击更改现在。



然后，转到格式菜单，并选择安排>有机。这将导致连接的骨干地图：



现在，返回到第2层视图，过滤器的开关上，突出端点设备和复制并粘贴到地图。重复制作2层连接的过程。



重复此过程，所有开关：




4.地图的布局和设计技巧和诀窍



制作有吸引力的地图

有许多的制作地图的技术看起来更有吸引力，或传达更多的信息。您可以尝试：

  • 拖动项目周围，以配合您认为您的网络的方式。设备之间的“橡皮筋”线条保留互连。
  • 添加背景图片，然后定位设备，只要你喜欢在图像上。只需将一个PNG，JPEG或GIF图像到地图窗口来添加它，或选择编辑>地图设置
  • 选择不同的图标和形状的设备选择格式>图标来挑选新图标的设备。
  • 更改设备上的标签，该标签是出现在/旁边的图标在地图上的文字。编辑设备的标签，选择格式>标签或CTL /加利福尼亚-L。
  • 安排在地图上的设备在使用不同的选项格式>排列菜单。
  • 对准命令的格式>对齐（CTL / Cmd的移-K）命令垂直和/或水平地对齐的物品。
  • 添加一个链接之间的设备选择两个设备，然后插入>添加链路（CTL /加利福尼亚-E）
  • 多个设备连接到一个点选择设备，然后选择上下文菜单附加到。线将橡皮，并粘到物体你下一个点击。
